¡Hola! Como proveedor de tornos CNC de bancada plana, sé lo crucial que es mantener estas máquinas en óptimas condiciones. Uno de los aspectos clave del mantenimiento de un torno CNC de bancada plana es comprobar su alineación. Un torno desalineado puede provocar una gran cantidad de problemas, como mala calidad de las piezas, mayor desgaste de las herramientas e incluso averías de la máquina. Entonces, profundicemos en cómo se puede verificar la alineación de un torno CNC de cama plana.
Por qué es importante la alineación
Antes de entrar en el procedimiento, hablemos rápidamente de por qué la alineación es tan importante. Cuando un torno CNC de plataforma plana está correctamente alineado, puede producir piezas con alta precisión. Las herramientas de corte se mueven a lo largo de las trayectorias previstas y la pieza de trabajo se mantiene firmemente en su lugar. Esto da como resultado piezas que cumplen con las especificaciones requeridas, ya sea en diámetro, longitud o acabado superficial.
Por otro lado, si el torno está desalineado, es posible que las herramientas de corte no corten la pieza de trabajo con precisión. Podría terminar con piezas que estén fuera de tolerancia, lo cual es un gran no, no en la fabricación. Además, la desalineación puede generar una tensión adicional en los componentes de la máquina, lo que provoca un desgaste prematuro.
Herramientas que necesitarás
Para verificar la alineación de un torno CNC de cama plana, necesitará algunas herramientas. Aquí hay una lista:
- Indicador de cuadrante: Esta es una herramienta imprescindible para medir pequeños desplazamientos. Puede ayudarle a detectar incluso la más mínima desalineación.
- Regla: Se utiliza una regla de buena calidad para comprobar la rectitud de la mesa del torno y otros componentes.
- Nivel de burbuja: Esta herramienta se utiliza para asegurar que el torno esté nivelado horizontalmente.
Comprobación de la alineación de la cama
El primer paso para verificar la alineación de un torno CNC de bancada plana es verificar la alineación de la bancada. La base es la base del torno y, si no está recta, el resto de la máquina no funcionará correctamente.
- Limpiar la cama: Comience limpiando a fondo la base del torno. Elimine las astillas, la suciedad o los residuos que puedan haber en la superficie. Esto asegurará mediciones precisas.
- Colocar la regla: Coloque con cuidado la regla sobre la base del torno. Asegúrate de que sea paralelo a la dirección del movimiento del torno.
- Utilice el indicador de cuadrante: Monte el comparador sobre una base magnética y colóquelo en la corredera transversal. Mueva la cruz, deslícela a lo largo de la cama y observe las lecturas en el indicador de cuadrante. Si las lecturas varían, significa que la cama no está recta.
La tolerancia aceptable para la rectitud de la bancada puede variar según el tipo de torno y la aplicación. Generalmente, para un torno de alta precisión, la tolerancia puede estar en el rango de unas pocas milésimas de pulgada.
Comprobación de la alineación del husillo
El husillo es otro componente crítico del torno CNC de cama plana. Sostiene la pieza de trabajo y la gira durante el proceso de corte. Los husillos desalineados pueden causar problemas como un acabado superficial deficiente y dimensiones de piezas inexactas.
- Monte el indicador de cuadrante: Monte el indicador de cuadrante en la corredera transversal y coloque la punta del indicador contra la punta del husillo.
- Girar el eje: Gire lentamente el eje con la mano y observe las lecturas en el indicador de cuadrante. Las lecturas deben estar dentro de una cierta tolerancia. Si las lecturas varían demasiado, significa que el eje está desalineado.
Existen diferentes tipos de problemas de alineación del husillo, como el descentramiento radial y el descentramiento axial. El descentramiento radial se refiere a la desviación de la rotación del husillo desde su verdadero centro en dirección radial, mientras que el descentramiento axial es la desviación en la dirección axial.
Comprobación de la alineación del poste de herramientas
El poste de herramientas mantiene las herramientas de corte en su lugar. Si no está alineado correctamente, las herramientas de corte no cortarán la pieza de trabajo con precisión.
- Instalar una herramienta de prueba: Instale una herramienta de prueba en el puesto de herramientas. Podría ser una simple broca o una herramienta de torneado.
- Haz un corte de prueba: Haga un ligero corte de prueba en un trozo de material de desecho. Mida las dimensiones del corte con un micrómetro o un calibre. Si las dimensiones no están dentro del rango esperado, podría deberse a un poste de herramienta desalineado.
- Ajustar el puesto de herramientas: Si encuentra que el poste de herramientas está desalineado, puede ajustarlo usando los tornillos de ajuste provistos en el poste de herramientas.
Comprobación de la alineación del contrapunto
El contrapunto se utiliza para sostener el otro extremo de la pieza de trabajo durante el proceso de corte. Es importante asegurarse de que el contrapunto esté alineado con el eje.
- Montar una barra en el husillo: Monte una barra larga y recta en el eje. Asegúrese de que se extienda fuera del eje y hacia el contrapunto.
- Inserte la barra en el contrapunto: Inserte el otro extremo de la barra en la pluma del contrapunto.
- Utilice el indicador de cuadrante: Monte el indicador de cuadrante en la corredera transversal y coloque la punta del indicador contra la barra. Mueva la cruz: deslícela a lo largo de la barra y observe las lecturas en el indicador de cuadrante. Si las lecturas varían, significa que el contrapunto no está alineado con el husillo.
Tipos de tornos CNC de cama plana

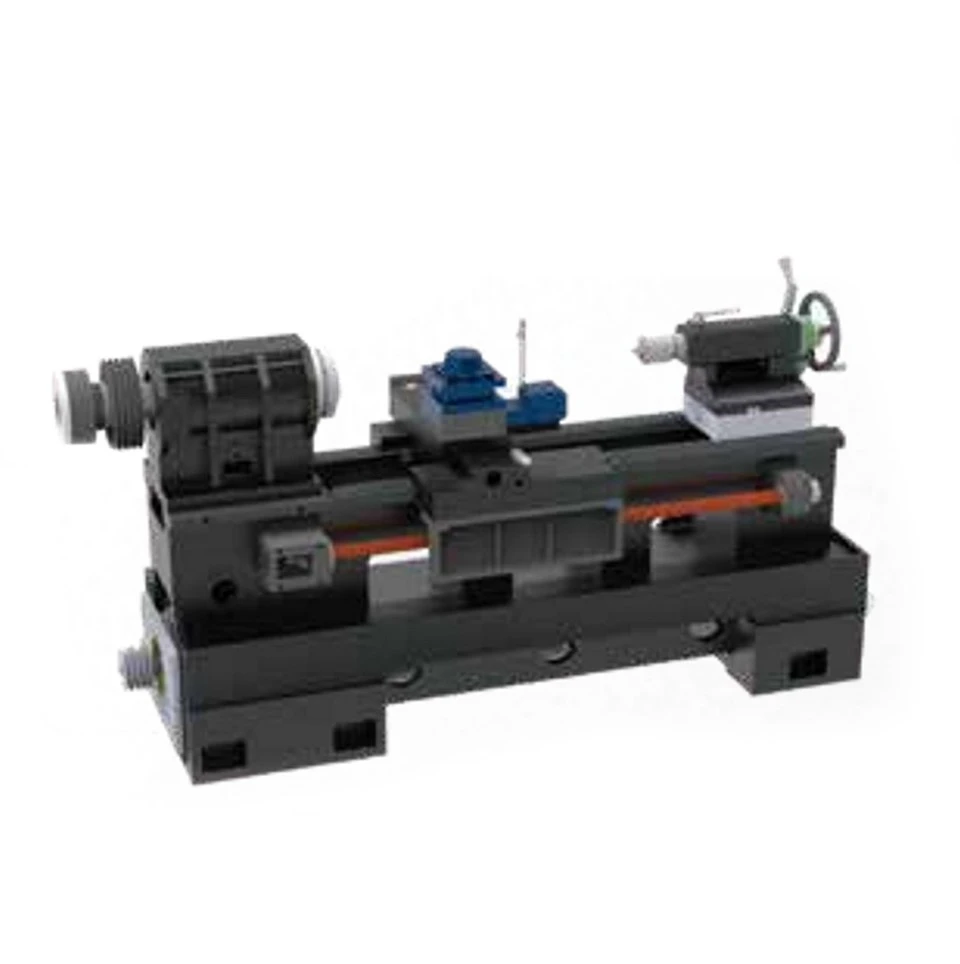

Hay diferentes tipos de tornos CNC de cama plana disponibles en el mercado. Por ejemplo, puedes consultar nuestroTorno CNC de cama plana con riel duro, que ofrece alta rigidez y estabilidad. NuestroTorno CNC de riel duroTambién es una excelente opción para operaciones de corte de alta resistencia. Y si busca un torno con movimiento más rápido y mayor precisión, nuestroTorno CNC de cama plana con riel linealpodría ser la elección correcta para usted.
Conclusión
Verificar la alineación de un torno CNC de plataforma plana es una parte crucial del mantenimiento de la máquina. Si sigue los pasos descritos anteriormente y utiliza las herramientas adecuadas, podrá asegurarse de que su torno funcione de la mejor manera. Las comprobaciones periódicas de alineación pueden ayudarle a evitar reparaciones costosas y mejorar la calidad de las piezas que produce.
Si está buscando un nuevo torno CNC de cama plana o necesita más información sobre comprobaciones de alineación, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a tomar la decisión correcta y mantener sus máquinas funcionando sin problemas.
Referencias
- "Operación y programación de tornos CNC" por John Doe
- "Manual de alineación de máquinas herramienta" por Jane Smith
